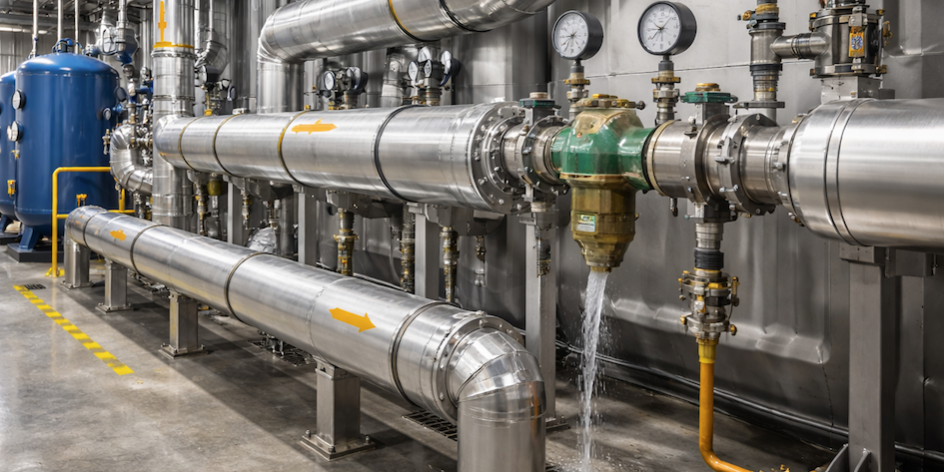

Progettazione linee vapore industriali (progettazione, efficienza e affidabilità). Il vapore industriale è uno dei vettori energetici più versatili e utilizzati nei processi produttivi. Dall’industria alimentare a quella chimica, dal tessile al farmaceutico, rappresenta una fonte di energia termica ad alta densità, facilmente trasportabile e controllabile. Tuttavia, la sua efficacia dipende in modo determinante dalla corretta progettazione delle linee di distribuzione.
Una linea vapore non è semplicemente un tubo che trasporta fluido caldo: è un sistema dinamico in cui pressione, temperatura, condensa e dilatazioni termiche devono essere gestite con precisione.
Il principio base: vapore secco e pressione stabile
Il primo obiettivo di una linea vapore ben progettata è consegnare agli utilizzatori vapore secco, alla pressione corretta, con la minima perdita di energia lungo il percorso.
Il vapore umido riduce l’efficienza di scambio termico, provoca colpi d’ariete e accelera l’usura delle apparecchiature. Per questo motivo la qualità del vapore è centrale nella progettazione.
Dimensionamento delle tubazioni
Il corretto dimensionamento delle linee vapore è fondamentale per evitare:
– Eccessive cadute di pressione
– Velocità troppo elevate (erosione e rumore)
– Trasporto di condensa in sospensione
In genere si mantiene una velocità del vapore compresa tra:
20–30 m/s nelle linee principali
15–20 m/s nelle diramazioni
Un diametro troppo piccolo aumenta la velocità e le perdite di carico; uno troppo grande aumenta i costi e può favorire l’accumulo di condensa.
Il calcolo tiene conto di:
– Portata massica (kg/h)
– Pressione operativa
– Lunghezza della linea
– Perdite concentrate (curve, valvole, riduzioni)
Gestione della condensa: il cuore del sistema-
La condensa è inevitabile. Ogni metro di tubazione disperde calore verso l’ambiente, generando acqua. Se non viene rimossa correttamente, può provocare:
– Colpi d’ariete (water hammer)
– Vibrazioni e rotture
– Riduzione dell’efficienza termica
Per questo motivo le linee vapore devono essere:
– Installate con pendenza minima (1–2%) nella direzione del flusso
– Dotate di tasche di raccolta condensa
– Equipaggiate con scaricatori di condensa adeguati
Gli scaricatori devono essere scelti in base al carico e alla pressione (termostatici, meccanici o termodinamici) e installati nei punti strategici: fine linea, cambi di direzione, tratti orizzontali lunghi.
Dilatazioni termiche e compensazione
Il vapore comporta temperature elevate, spesso superiori a 150–200°C. Le tubazioni si dilatano in modo significativo.
Una linea in acciaio al carbonio può dilatarsi di diversi millimetri ogni metro lineare. Senza una corretta compensazione, si generano tensioni che possono:
– Danneggiare supporti
– Rompere saldature
– Deformare le linee
Per questo si utilizzano:
– Giunti di dilatazione
– Lanze di compensazione
– Curve di espansione
– Supporti scorrevoli
La progettazione dei punti fissi e dei punti mobili è un aspetto strutturale tanto quanto fluidodinamico.
Isolamento termico: efficienza e sicurezza
Una linea vapore non isolata rappresenta una perdita energetica continua.
L’isolamento termico consente di:
– Ridurre le dispersioni
– Limitare la formazione di condensa
– Proteggere il personale dal rischio ustioni
– Mantenere stabilità di processo
Materiali come lana minerale o silicato di calcio vengono scelti in base alla temperatura operativa e alle condizioni ambientali.
Stazioni di riduzione pressione
Spesso il vapore viene prodotto ad alta pressione e distribuito a pressioni differenti in base alle esigenze di processo.
Le stazioni di riduzione includono:
– Valvola riduttrice di pressione
– Filtro separatore
– Manometri a monte e valle
– Valvola di sicurezza
– Scaricatore di condensa
Un errato dimensionamento può causare instabilità, oscillazioni di pressione e usura precoce delle valvole.
Sicurezza e protezione
Il vapore è un fluido ad alto contenuto energetico. La progettazione deve prevedere:
– Valvole di sicurezza correttamente tarate
– Sfiati e drenaggi controllati
– Procedure di messa in servizio graduale
– Materiali certificati per temperatura e pressione
Le normative tecniche e la corretta classificazione delle linee (PN, schedule, classe di pressione) sono elementi imprescindibili.
Recupero della condensa: efficienza energetica
La condensa non è uno scarto, ma acqua trattata ad alta temperatura.
Il suo recupero permette di:
– Ridurre il consumo di acqua di reintegro
– Diminuire il fabbisogno energetico della caldaia
– Limitare trattamenti chimici
Un sistema di ritorno condensa ben progettato migliora sensibilmente il rendimento complessivo dell’impianto.
Conclusione
Progettazione linee vapore industriali affronta un sistema complesso in cui termodinamica, meccanica e sicurezza si intrecciano. Ogni scelta progettuale — dal diametro delle tubazioni alla posizione di uno scaricatore — incide sull’efficienza, sull’affidabilità e sui costi operativi.Un impianto vapore ben progettato non si limita a trasportare energia: la gestisce, la preserva e la rende disponibile nel modo più efficace possibile. Ed è proprio in questa integrazione tra tecnica e visione sistemica che si misura la qualità di un progetto industriale. Nostro caso aziendale : CARTOPLASTICA srl
