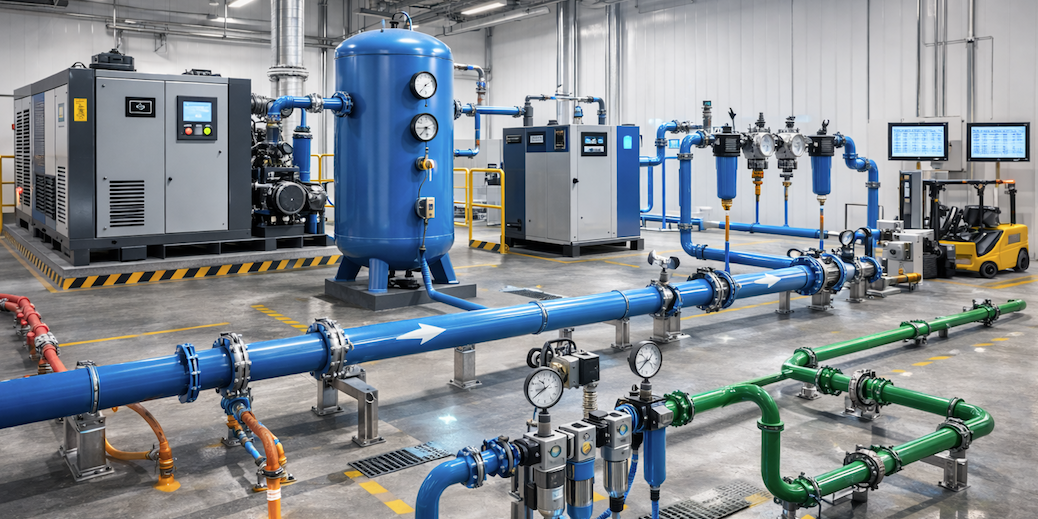

La progettazione di linee aria compressa in ambito industriale è un tema centrale nell’ingegneria di impianto: parliamo della utility più diffusa in assoluto negli stabilimenti produttivi.
Sono reti “invisibili” ma critiche: se sono progettate male → inefficienze, cadute di pressione, condensa, corrosione, fermi impianto, costi energetici enormi.
L’aria compressa è spesso definita la “quarta utility” dell’industria, dopo energia elettrica, acqua e gas. È una fonte energetica flessibile, pulita e facilmente distribuibile, ma anche una delle più costose se non viene progettata e gestita correttamente. La qualità e l’efficienza di un impianto non dipendono soltanto dal compressore: il vero cuore del sistema è la rete di distribuzione dell’aria compressa.
La filosofia progettuale: dalla centrale alle utenze
Una linea di aria compressa ben progettata nasce da un’analisi puntuale dei fabbisogni: portata (Nm³/h), pressione richiesta ai punti di utilizzo, contemporaneità dei carichi, qualità dell’aria (classe ISO 8573), sviluppo planimetrico dello stabilimento.
La progettazione parte dalla centrale di compressione e si sviluppa fino agli utilizzatori finali. L’obiettivo è garantire:
– Pressione stabile e adeguata in ogni punto della rete
– Perdite di carico contenute
– Assenza di condensa nei punti critici
– Facilità di manutenzione
– Scalabilità futura
Una rete mal dimensionata comporta cadute di pressione, aumento dei consumi energetici e usura prematura delle apparecchiature pneumatiche.
Configurazione della rete: perché l’anello è la soluzione ideale
La configurazione più efficiente è generalmente la rete ad anello (ring main). In questo schema l’aria può raggiungere ogni punto da due direzioni opposte, riducendo le perdite di carico e uniformando la pressione.I vantaggi principali sono:
– Distribuzione omogenea della pressione
– Maggiore continuità di servizio
– Possibilità di isolare tratti per manutenzione senza fermare l’intero impianto
Le derivazioni verso le utenze devono essere realizzate dall’alto della dorsale principale, evitando di prelevare aria dal fondo della tubazione, dove può accumularsi condensa.
Dimensionamento delle tubazioni: equilibrio tra costo e rendimento
Il corretto dimensionamento è uno degli aspetti più delicati. Una tubazione sottodimensionata genera elevate perdite di carico; una sovradimensionata aumenta inutilmente i costi.
In genere si progettano le linee principali mantenendo:
– Velocità aria: 6–8 m/s nelle dorsali
– Velocità aria: 10–15 m/s nelle diramazioni
La perdita di carico complessiva tra centrale e punto più sfavorito dovrebbe rimanere entro 0,1–0,2 bar. Ogni bar in più richiesto al compressore comporta un incremento significativo del consumo energetico.
Materiali delle linee: sicurezza, durata, qualità dell’aria
I materiali oggi più utilizzati sono:
– Alluminio modulare (leggero, anticorrosione, montaggio rapido)
– Acciaio zincato
– Acciaio inox (settori alimentare e farmaceutico)
Sono invece da evitare materiali soggetti a corrosione interna, poiché particelle di ruggine possono contaminare la rete e danneggiare le utenze.
Le giunzioni devono essere affidabili e facilmente ispezionabili. Ogni perdita d’aria rappresenta un costo energetico continuo.
Gestione della condensa: un aspetto spesso sottovalutato
L’aria compressa contiene sempre umidità. Durante il raffreddamento nelle tubazioni, questa umidità si trasforma in condensa.
Per evitarne l’accumulo occorre:
– Prevedere pendenze minime (1–2%) nelle dorsali
– Installare scaricatori automatici nei punti bassi
– Inserire separatori di condensa lungo la linea
– Utilizzare essiccatori adeguati in centrale
Una cattiva gestione della condensa può causare corrosione, malfunzionamenti e contaminazioni di processo.
Punti di utilizzo: controllo locale e qualità dell’aria
Ogni punto utenza dovrebbe essere dotato di:
– Valvola di intercettazione
– Manometro
– Gruppo FRL (Filtro – Regolatore – Lubrificatore, se necessario)
La regolazione locale consente di utilizzare solo la pressione necessaria, evitando sprechi energetici. Inoltre, la filtrazione finale protegge attuatori e strumenti pneumatici.
Monitoraggio e manutenzione predittiva
Una linea moderna di aria compressa non è solo tubazioni: è un sistema monitorato.
L’inserimento di:
– Sensori di pressione distribuiti
– Misuratori di portata
– Sistemi di rilevamento perdite
permette di controllare le prestazioni in tempo reale e programmare interventi mirati. In molti stabilimenti industriali, le perdite possono rappresentare fino al 20–30% dell’aria prodotta.
Efficienza energetica: la vera chiave di progetto
L’aria compressa è una forma energetica costosa. Ogni scelta progettuale deve essere orientata alla riduzione dei consumi:
– Minimizzare cadute di pressione
– Ridurre lunghezze inutili
– Eliminare perdite
– Lavorare alla pressione minima efficace
Una progettazione accurata può ridurre sensibilmente il costo operativo dell’impianto per tutta la sua vita utile.
Conclusione
La progettazione di linee aria compressa in ambito industriale significa andare oltre il semplice tracciato delle tubazioni. È un lavoro di integrazione tra fluidodinamica, efficienza energetica, qualità dell’aria e affidabilità operativa.Una rete ben concepita diventa un’infrastruttura silenziosa ma strategica: invisibile nel quotidiano, essenziale nella produttività. Ed è proprio nella sua apparente semplicità che si nasconde la differenza tra un impianto che consuma energia e uno che la utilizza con intelligenza. Nostro caso aziendale: CARTOPLASTICA srl
